Was steckt hinter dieser Sicherheit? Dies ist nur möglich, wenn bei der Gebäudeplanung die richtigen Bauteile mit passenden Feuerwiderstandsklassen ausgewählt wurden. Genau hier zeigt sich, wie wichtig fundierte Kenntnisse über Feuerwiderstandsklassen sind und welche Informationen sie über Bauteile liefern können.
Was sind Feuerwiderstandsklassen?
Feuerwiderstandsklassen geben an, wie lange Bauteile wie Wände, Decken oder Türen im Brandfall ihre Funktion behalten und dem Feuer standhalten können. Sie sind ein zentraler Bestandteil der Gebäudeplanung, denn sie helfen, Gebäude widerstandsfähig zu gestalten, Flucht- und Rettungswege zu sichern und im Ernstfall Leben und Sachwerte bestmöglich zu schützen.
Achtung: Nicht zu verwechseln mit Brandklassen und Brandschutzklassen! Wenn Sie den Unterschied erfahren möchten, lesen Sie den Blogbeitrag: Brandklassen verstehen und Löschmittel richtig einsetzen
Wo sind die Feuerwiderstandsklassen zu finden?
In Deutschland sind die Feuerwiderstandsklassen in der DIN 4102-2 festgelegt. Diese klassifizieren Bauteile in fünf Stufen anhand ihrer Standfestigkeit und Funktionstüchtigkeit. Zusätzlich gibt es die europäische Norm DIN EN 13501-2, die das System durch detaillierte Leistungskriterien erweitert und neun Stufen definiert.
Die deutsche DIN 4102-2 ist nach wie vor weit verbreitet, wird jedoch zunehmend durch die europäische Norm ersetzt.
Für F 120 und F 180 existiert keine bauaufsichtliche Benennung. In der Fachliteratur finden Sie dafür gelegentlich die Begriffe „hochfeuerbeständig" und „höchstfeuerbeständig". Im Bauordnungsrecht kommen sie nicht vor. Baugenehmigungen und Brandschutznachweise fordern diese Klassen über die Feuerwiderstandsdauer, also als F 120 oder F 180.
Feuerwiderstandsklassen nach DIN 4102-2

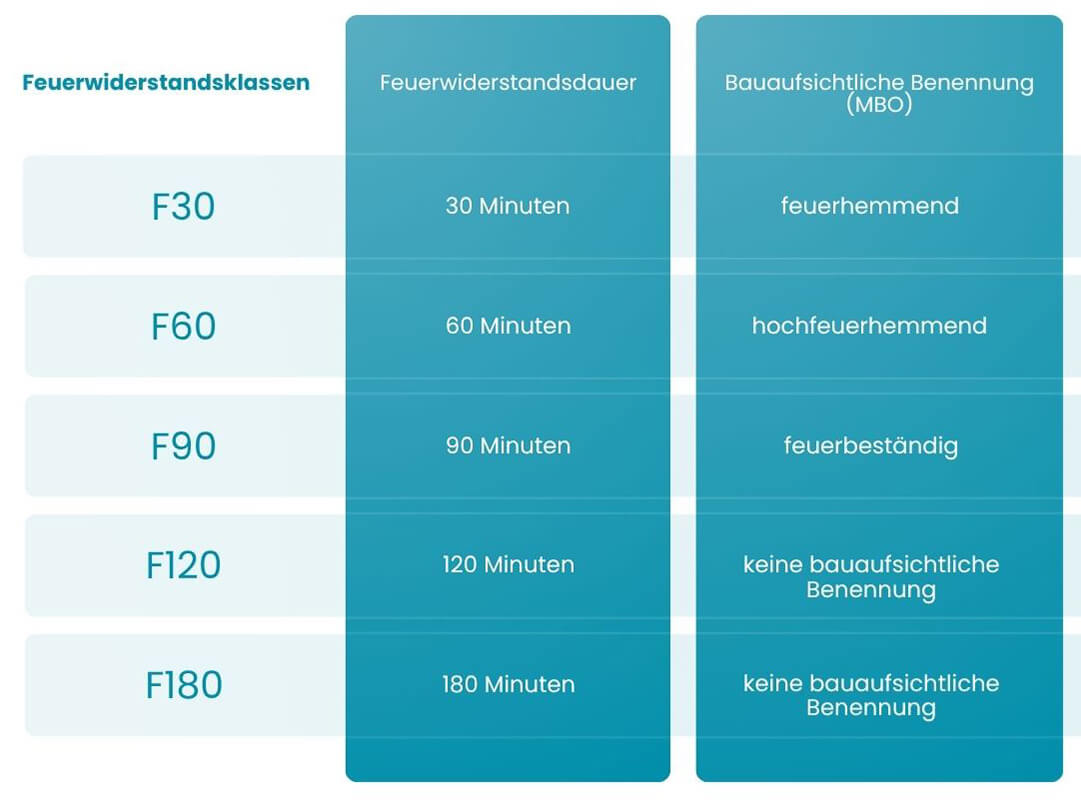

Gemäß DIN 4102-2 werden Bauteile in Minutenklassen von 30 bis 180 Minuten eingestuft. Dies beschreibt die Dauer, die das Bauteil bei einem Brand standhalten kann. Die Tabelle gibt eine Übersicht dieser Norm mit dem Buchstabenbeispiel F. Dieser steht für Bauteile wie Wände, Decken, Stützen, Treppen und Unterzüge.
Für weitere Bauteile gelten folgende Buchstaben mit gleicher Feuerwiderstandsdauer und bauaufsichtlicher Benennung:
G: Brandschutzverglasung, Fenster
I: Installationsschächte und -kanäle
K: Absperrungen in Lüftungsleitungen
L: Lüftungsanlagen
S: Kabelabschottungen
T: Feuerschutzabschlüsse wie Brandschutztüren, -tore und -rollläden
Feuerwiderstandsklassen nach DIN EN 13501-2
Die europäische Norm DIN EN 13501-2 ist umfangreicher und unterteilt die Feuerwiderstandsklassen in neun Stufen von 15, 20, 30, 45, 60, 90, 120, 180 bis 240 Minuten. Zusätzlich gelten Leistungskriterien, die mit Buchstaben bezeichnet werden.
Beispielsweise bedeutet REI 60 bei einer Brandschutzwand, dass Tragfähigkeit, Raumabschluss und Wärmedämmung im Brandfall mindestens 60 Minuten lang gewährleistet sind.
Die europäische Norm ermöglicht eine detaillierte und einheitliche Beurteilung für Planer und Betreiber, insbesondere bei der Arbeit mit internationalen Projekten.
Warum gibt es unterschiedliche Feuerwiderstandsklassen?
Fehler bei der Auswahl oder beim Einbau von Bauteilen wirken sich erst im Brandfall aus, dann aber vollständig. Im Bestand liegt die Klassifizierung eines Bauteils selten dort, wo sie gebraucht wird: Der Verwendbarkeitsnachweis ist im Bauordner, die letzte Prüfung in einem Bericht, die Kennzeichnung am Bauteil selbst.
In KEVOX hängen Klassifizierung, Nachweis, Prüfungen und Fotos am Bauteil und bleiben über dessen gesamten Lebenszyklus zusammen, sodass bei einer Nutzungsänderung die Feuerwiderstandsdauer einer Wand am Objekt ablesbar ist statt gesucht werden zu müssen.
Was ist der Unterschied zwischen feuerhemmend und feuerbeständig?
Die beiden Begriffe klingen ähnlich, bezeichnen aber zwei verschiedene Stufen derselben Systematik. Dazwischen liegt eine dritte, die häufig übersehen wird. Die Musterbauordnung verwendet drei bauaufsichtliche Benennungen:
feuerhemmend: Das Bauteil behält seine Funktion im Normbrandversuch mindestens 30 Minuten. Das entspricht F 30.
hochfeuerhemmend: mindestens 60 Minuten, also F 60.
feuerbeständig: mindestens 90 Minuten, also F 90.
Die höheren Klassen F 120 und F 180 tragen keine eigene bauaufsichtliche Benennung. Sie werden über die Feuerwiderstandsdauer bezeichnet.
Die Angabe beschreibt jeweils das Verhalten im genormten Brandversuch nach festgelegter Temperatur-Zeit-Kurve. Sie ist kein Versprechen über die Standzeit in einem realen Brand, weil dort Brandlast, Belüftung und Bauteilzustand abweichen.
Checkliste: Ist Ihr Betrieb ausreichend geschützt?
Unsere Checkliste hilft Ihnen, Brandschutzrisiken frühzeitig zu erkennen, Nachweise zu prüfen und die Sicherheit Ihrer Gebäude nachhaltig zu gewährleisten.
Wie werden Bauteile nach Feuerwiderstandsklassen getestet?
Damit Bauteile eine Feuerwiderstandsklasse gemäß DIN EN 13501 erhalten, müssen sie Prüfverfahren durchlaufen, die von akkreditierten Instituten durchgeführt werden. Dazu werden sie in speziellen Brandöfen geprüft und einer standardisierten Temperatur-Zeit-Kurve ausgesetzt, die ein reales Brandgeschehen nachbildet.
Während des Tests wird geprüft, ob das Bauteil seine Funktionen über die geforderte Zeit hinweg erfüllt. Es wird unter anderem bewertet, ob die Konstruktion unter der Last versagt, Flammen oder Rauch auf die unbeflammte Seite übertreten und die Temperaturgrenzwerte überschritten werden. Sensoren erfassen dabei kontinuierlich die Temperaturen, Verformungen und mögliche Durchbrüche. Erst wenn das Bauteil alle Anforderungen erfüllt, erhält es die entsprechende Klassifizierung. Nach bestandener Prüfung wird eine Zertifizierung ausgestellt, die den Sicherheitsstandard bestätigt.
Haben alle Bauteile eine Feuerwiderstandsklasse?
Nicht jedes Bauteil ist mit einer Feuerwiderstandsklasse gekennzeichnet. Die Notwendigkeit einer Feuerwiderstandsklasse hängt von der Landesbauordnung, der Gebäudeklasse sowie von der jeweiligen Bauteilfunktion im Gebäude ab. Beispielsweise müssen tragende Elemente und raumabschließende Wände klassifiziert sein und bestimmte Anforderungen erfüllen.
Die Gebäudeklasse spielt dabei immer eine Rolle: Handelt es sich um ein kleines Wohnhaus oder einen großen Bürokomplex? Wenn Sie mehr über Gebäudeklassen im Brandschutz erfahren möchten, lesen Sie gerne folgenden Blogbeitrag: Brandschutz und Gebäudeklassen: Was Sie wissen müssen
Häufige Fragen zu Feuerwiderstandsklassen:
Was bedeuten feuerhemmend, hochfeuerhemmend und feuerbeständig?
Das sind die drei bauaufsichtlichen Benennungen nach § 26 Abs. 2 MBO. Feuerhemmend entspricht einer Feuerwiderstandsdauer von 30 Minuten (F 30), hochfeuerhemmend von 60 Minuten (F 60), feuerbeständig von 90 Minuten (F 90). Landesbauordnungen und Baugenehmigungen fordern Bauteile in diesen Begriffen, die Feuerwiderstandsklasse ist die technische Entsprechung dazu.
Gibt es die Benennungen „hochfeuerbeständig" und „höchstfeuerbeständig"?
Im Bauordnungsrecht nicht. Beide Begriffe finden sich in Fachliteratur und auf Herstellerseiten für F 120 und F 180, sind aber keine bauaufsichtlichen Benennungen. Die Musterbauordnung kennt nur die drei Stufen feuerhemmend, hochfeuerhemmend und feuerbeständig. Höhere Klassen werden über die Feuerwiderstandsdauer bezeichnet, also als F 120 oder F 180.
Was bedeutet REI 60?
Die Buchstaben stehen für die Leistungskriterien nach DIN EN 13501-2: R für Tragfähigkeit, E für Raumabschluss, I für Wärmedämmung. Die Zahl gibt die Dauer in Minuten an. REI 60 bedeutet, dass ein Bauteil alle drei Eigenschaften mindestens 60 Minuten im Normbrandversuch erfüllt.
Gilt DIN 4102-2 noch, oder nur noch die europäische Norm?
Beide Systeme bestehen parallel. Die Verwaltungsvorschrift Technische Baubestimmungen führt sowohl die Klassen nach DIN 4102-2 als auch nach DIN EN 13501-2 und ordnet sie den bauaufsichtlichen Anforderungen zu. Im Bestand treffen Sie regelmäßig auf beide Bezeichnungen, weil sie aus unterschiedlichen Baujahren stammen.
Wie finde ich die Feuerwiderstandsklasse eines Bauteils im Bestand heraus?
Über den Brandschutznachweis zum Gebäude, über den Verwendbarkeitsnachweis des eingebauten Produkts oder über die Kennzeichnung am Bauteil selbst, etwa das Schild an einer Brandschutztür oder an einer Abschottung. Fehlen alle drei, lässt sich die Klasse nachträglich nicht durch Inaugenscheinnahme feststellen. Dann ist eine fachliche Bewertung erforderlich.
Quellen:
Frei zugängliche Rechtsgrundlagen:
- Musterbauordnung (MBO), Fassung November 2002 in der jeweils geltenden Änderungsfassung, § 26 Abs. 2: Einteilung der Bauteile in feuerbeständige, hochfeuerhemmende und feuerhemmende.
Herausgeber: Bauministerkonferenz. Übersicht aller Fassungen - Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVV TB) in der jeweils geltenden Ausgabe: Zuordnung der Klassen nach DIN 4102-2 und DIN EN 13501-2 zu den bauaufsichtlichen Anforderungen.
Herausgeber: Bauministerkonferenz. Übersicht der Mustervorschriften - Landesbauordnung des jeweiligen Bundeslandes. Sie setzt die MBO landesrechtlich um und weicht in Einzelpunkten ab, insbesondere bei der Zulässigkeit brennbarer Baustoffe.
Kostenpflichtige Technische Regelwerke:
- DIN 4102-2, Ausgabe 1977-09: Brandverhalten von Baustoffen und Bauteilen, Bauteile, Begriffe, Anforderungen und Prüfungen. Teile dieser Norm wurden durch die Prüfnormen der Reihe DIN EN 1363 und DIN EN 1364 bis 1365 ersetzt. Bezug über DIN Media
- DIN EN 13501-2, Ausgabe 2023-12: Klassifizierung von Bauprodukten und Bauarten zu ihrem Brandverhalten, Teil 2. Diese Ausgabe ersetzt DIN EN 13501-2:2016-12. Bezug über DIN Media
Die Volltexte der DIN-Normen sind kostenpflichtig. Angaben zu Klassenbezeichnungen und Prüfkriterien in diesem Beitrag stützen sich auf Normenverzeichnisse und Fachliteratur, nicht auf den Normvolltext.
